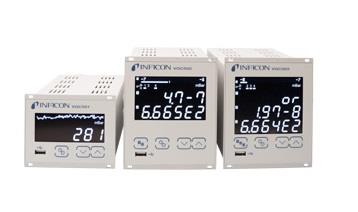

Контроллер вакуума VGC50x
Устойчивое решение для измерения процесса, контроля и регистрации данных ВВЕДЕНИЕ Совместим с широким диапазоном активных датчиков INFICON, новые активные контроллеры серии VGC50x способны контролировать и регистрировать весь диапазон давления от 10⁻¹⁰ до 1500 мбар (10⁻ ¹⁰ до 1125 торр) и ...
- Внедрение продукции
Устойчивое решение для измерения процесса, контроля и регистрации данных
ВВЕДЕНИЕ
Совместимые с широким диапазоном активных датчиков INFICON, новые контроллеры активного калибра VGC50x способны отслеживать и регистрировать весь диапазон давления от 10⁻¹⁰ до 1500 мбар (от 10⁻¹⁰ до 1125 торр) и от заданного значения.
ВЫГОДЫ
◆ Простое управление с помощью точечного матричного меню для отображения параметров, датчиков или общих настроек
◆ Очень яркий и чистый дисплей для просмотра на большом расстоянии.
◆ Дисплей гистограммы с индикацией заданных значений или давления или времени
◆ Функция регистрации данных и параметров журнала с портом USB (сзади) и USB-флэком (лицевая сторона)
◆ Интерфейс Ethernet
◆ Обновление встроенного ПО доступно онлайн или с USB-накопителем
◆ Два свободных заданных значения на канал с регулируемым гистерезисом
◆ Высокое разрешение - 16-разрядный аналого-цифровой преобразователь
◆ Автоматическая идентификация активных датчиков INFICON
◆ Программируемый от 0 до 10 В Устройство записи диаграммы с логарифмическими / линейными характеристиками для комбинации одного калибра или калибра (только VGC502 и VGC503)
СПЕЦИФИКАЦИЯ
| Тип | VGC501 | VGC502 | VGC503 | |
| Каналы измерения | 1 | 2 | 3 | |
| дисплей | ЖК-дисплей, светодиодная подсветка | ЖК-дисплей, светодиодная подсветка | ЖК-дисплей, светодиодная подсветка | |
| Ставка | 1 / с | 10 | 10 | 10 |
| Манометры с дисплеем | ||||
| CDG (A / D) | торр | 1 × 10 -3 × FS ... 1 × FS | 1 × 10 -3 × FS ... 1 × FS | 1 × 10 -3 × FS ... 1 × FS |
| PCG | мбар | 5 × 10 -4 ... 1500 | 5 × 10 -4 ... 1500 | 5 × 10 -4 ... 1500 |
| PSG | мбар | 5 × 10 -4 ... 1000 | 5 × 10 -4 ... 1000 | 5 × 10 -4 ... 1000 |
| MPG | мбар | 1 × 10 -9 ... 1000 | 1 × 10 -9 ... 1000 | 1 × 10 -9 ... 1000 |
| PEG | мбар | 1 × 10 -9 ... 1 × 10 -2 | 1 × 10 -9 ... 1 × 10 -2 | 1 × 10 -9 ... 1 × 10 -2 |
| MAG | мбар | 1 × 10 -9 ... 1 × 10 -2 | 1 × 10 -9 ... 1 × 10 -2 | 1 × 10 -9 ... 1 × 10 -2 |
| BCG | мбар | 5 × 10 -10 ... 1500 | 5 × 10 -10 ... 1500 | 5 × 10 -10 ... 1500 |
| БПГ | мбар | 5 × 10 -10 ... 1000 | 5 × 10 -10 ... 1000 | 5 × 10 -10 ... 1000 |
| HPG | мбар | 2 × 10 -6 ... 1000 | 2 × 10 -6 ... 1000 | 2 × 10 -6 ... 1000 |
Измерительное устройство ( по выбору) | mbar, Torr, Pa, hPa, Micron, V | mbar, Torr, Pa, hPa, Micron, V | mbar, Torr, Pa, hPa, Micron, V | |
| Заданные | ||||
| Реле заданных значений | 2 | 4 | 6 | |
| Назначение канала | 1 | 1 или 2 | 1,2 или 3 | |
| Диапазон регулировки | зависит от датчика | зависит от датчика | зависит от датчика | |
| Гистерезис | регулируемый | регулируемый | регулируемый | |
| Релейный контакт | плавающее переключение контакт | плавающее переключение контакт | плавающее переключение контакт | |
| Рейтинг контактов | В (переменного тока) | 30/1 | 30/1 | 30/1 |
| соединитель | D-sub, 15-контактный, мужской | D-sub, 25-pin, female | D-sub, 25-pin, female | |
| Аналоговый выход | ||||
| Ассортимент | В | 0 ... 10.3, аналоговый выходной сигнал датчика | 0 ... 10.3, аналоговый выходной сигнал датчика | 0 ... 10.3, аналоговый выходной сигнал датчика |
| Аналоговый выход | 1 | 2 | 3 | |
Программируемый аналоговый вывод | - | 1 | 1 | |
| соединитель | D-Sub, 15-контактный, мужской | D-Sub, 9-контактный, мужской | D-Sub, 9-контактный, мужской | |
| Интерфейс (цифровой) | ||||
| соединитель | USB-ведомый, ведущий и Ethernet, USB Тип A (ручка), USB тип B, FCC68 / RJ45 | USB-ведомый, ведущий и Ethernet, USB Тип A (ручка), USB тип B, FCC68 / RJ45 | USB-ведомый, ведущий и Ethernet, USB Тип A (ручка), USB тип B, FCC68 / RJ45 | |
| Мощность | ||||
| Поставка | V (ac) | 100 ... 240 | 100 ... 240 | 100 ... 240 |
| частота | Гц | 50 ... 60 | 50 ... 60 | 50 ... 60 |
| потребление | W | ≤45 | ≤65 | ≤90 |
Рабочая Температура (атмосфера) | ° С | +5 ... +50 | +5 ... +50 | +5 ... +50 |
