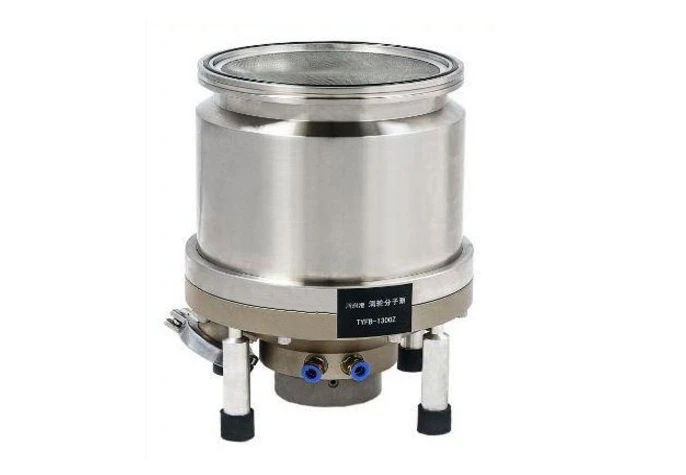

TYFB-1300Z Смазочный смазкой Молекулярный насос
Составной молекулярный насос серии TY состоит из турбомолекулярного насоса и насоса с пластинчатым сопротивлением. Турбомолекулярный насос характеризуется высокой скоростью дегазации и высоким коэффициентом сжатия при молекулярном потоке. Перетащите насос с высокой скоростью и высоким коэффициентом сжатия, в то время как ...
- Внедрение продукции
Введение
Составной молекулярный насос серии TY состоит из турбомолекулярного насоса и насоса с пластинчатым сопротивлением. Турбомолекулярный насос характеризуется высокой скоростью дегазации и высоким коэффициентом сжатия при молекулярном потоке. Передвижной насос обладает высокой скоростью и высоким коэффициентом сжатия при высокой прочности на сжатие. Он имеет преимущества обоих насосов. После этого они расширяют область применения составного молекулярного насоса.
Составной молекулярный насос не имеет особых требований к закачиваемому газу и не имеет следов памяти. Из-за высокого коэффициента сжатия для газа с высокой молекулярной массой насос может создавать очень чистый высокий вакуум и сверхвысокий вакуум без оснащения холодной ловушки и масляной перегородки. Составной молекулярный насос можно использовать в области электроники, металлургии, химических веществ, научно-технических исследований и вакуумных технологий и т. Д.
Спецификация
Высокий вакуумный фланец | 200 CF | 200 ISO-K | |
Резервное фланец трубы | 40 KF | ||
Защитный газовый баллон (антикоррозионный) | 16 KF | ||
Скорость откачки L / S | 1300 | ||
Коэффициент сжатия | N 2 | > 109 | |
H 2 | > 1X104 | ||
Предельное давление (Па) | <8 ×="" 10="">-8 | <5 ×="" 10="">-7 | |
Частота вращения (об / мин) | 24000 | ||
Используемый подшипник | Смазочный смазочный керамический подшипник | ||
Значение вибрации | ≤0.1μm | ||
Время работы (мин) | 5 | ||
(Рекомендуется) Резервный насос (L / S) | 8-15 | ||
Режим охлаждения | Водяное охлаждение (воздушное охлаждение) | ||
Температура охлаждающей воды (℃) | ≤20 ℃ | ||
Количество потока охлаждающей воды (л / мин) | 1 | ||
Место установки | Любой угол ° | ||
Масса насоса (кг) | ≈27 | ||
Структура
Модифицированные смазочные масла TYFB-Z используют прецизионные подшипники в качестве охлаждающего устройства с водяным охлаждением или воздушным охлаждением в качестве способа охлаждения. Работа ротора стабильна после динамического равновесия машины. В качестве драйвера насоса используется трехфазный двигатель для мышиного сепаратора. Консистентная смазка используется для смазывания подшипников, этот метод является простым и надежным, поэтому он может отвечать требованиям любого вида углового пространства для установки.
преимущество
◆ Нижняя либрация и шум.
◆ Легко приобрести высокий или сверхвысокий вакуум.
◆ Специальная конструкция на роторе для обеспечения высокой безопасности и стабильности.
◆ Имейте способность высокого давления сопротивления для подложки.
заявка
Молекулярные насосы для смазки смазочных материалов TYFB-1300Z можно широко использовать в области вакуума, включая электронику, металлургию, химическую промышленность и научные исследования, такие как ускоритель высоких энергий, контролируемый термоядерный реактор, исследования физики плазмы, физики поверхности и аналитического прибора, полупроводников и производство оптических компонентов, плоский дисплей, солнечная батарея, вакуумное покрытие, вакуумная выплавка и так далее.
Размер соединения высокого молекулярного насоса TYFB-1300Z с фланцем
Тип насоса | TYFB-1300Z | |
Высокий вакуумный фланец | 200 CF | 200 ISO-K |
D1 | φ253 | φ240 |
D2 | φ267 | φ267 |
D3 | □ 167,6 | □ 167,6 |
L1 | 142 | 142 |
L2 | 152 | 152 |
H1 | 393 | 393 |
H2 | 108 | 108 |
H3 | 135,5 | 135,5 |
H4 | 104 | 104 |
Винт-отверстие для стоячего полюса | 4-M8 | 4-M8 |
Схема размеров соединения молекулярного насоса серии TY, соединяющего с фланцем
Упаковка: 1. Деревянная коробка
2. Коробка
3. Как ваш запрос
Оплата: T / T, L / C и т. Д.
Срок поставки: Обычно через 15-20 дней после оплаты
Доставка: по воздуху или по морю
